Przewody do agregatów prądotwórczych – praktyczne wskazówki od naszych ekspertów
Odpowiednio dobrane przewody do agregatu prądotwórczego mają ogromny wpływ na bezpieczeństwo instalacji, stabilność zasilania oraz bezawaryjną pracę urządzeń. Niezależnie od tego, czy agregat zasila firmę, gospodarstwo rolne, halę produkcyjną czy budynek użyteczności publicznej, właściwie zaprojektowana instalacja elektryczna agregatu jest podstawą niezawodnego działania całego systemu zasilania awaryjnego. Dobór odpowiednich kabli i przewodów powinien uwzględniać moc agregatu, długość instalacji, warunki pracy urządzenia oraz wymagania układu SZR.
Jakie przewody stosuje się do agregatów prądotwórczych?

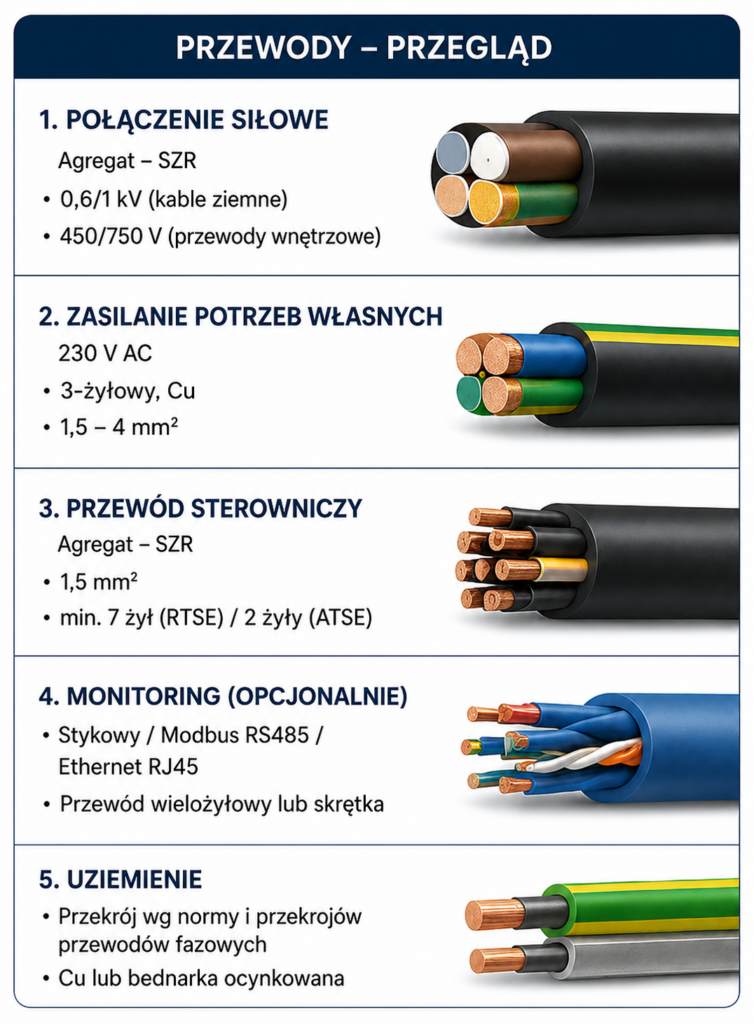

W instalacjach agregatów prądotwórczych stosuje się między innymi przewody siłowe, przewody sterownicze, przewody monitoringu, przewody potrzeb własnych oraz przewody uziemiające. Każdy z tych elementów pełni ważną funkcję w całym układzie zasilania awaryjnego. Najważniejsze są przewody siłowe odpowiedzialne za przesył energii pomiędzy agregatem a układem SZR. W zależności od miejsca montażu agregatu stosuje się kable ziemne, przewody wnętrzowe lub przewody oponowe do zastosowań zewnętrznych.
Przewody miedziane czy aluminiowe?
W praktyce najlepiej sprawdzają się przewody miedziane, szczególnie wielodrutowe lub linkowe. Zapewniają one lepszą przewodność, większą odporność na drgania oraz mniejsze ryzyko przegrzewania połączeń. Jest to szczególnie ważne w agregatach pracujących pod dużym obciążeniem oraz narażonych na wibracje mechaniczne. Kable aluminiowe, mimo niższej ceny, mają mniejszą przewodność elektryczną, większe spadki napięcia oraz są bardziej podatne na utlenianie i luzowanie połączeń. Dlatego do podłączania agregatów prądotwórczych zaleca się stosowanie wyłącznie kabli miedzianych.
Dobór przekroju przewodów do agregatu
Dobór przekroju przewodów powinien być wykonany zgodnie z normą PN-HD 60364-5-52. Przy projektowaniu instalacji należy uwzględnić prąd obciążenia, długość trasy kablowej, sposób prowadzenia przewodów, dopuszczalne spadki napięcia oraz warunek szybkiego wyłączenia napięcia. Przy mniejszych mocach agregatu stosuje się zazwyczaj przewody 5-żyłowe. W większych instalacjach spotyka się również przewody 4-żyłowe z żyłą PEN, która musi zostać rozdzielona na PE i N w odpowiednim punkcie instalacji.
Przewody sterownicze i monitoring agregatu
Nowoczesne agregaty prądotwórcze coraz częściej współpracują z automatyką SZR oraz systemami zdalnego monitoringu. Dzięki temu możliwa jest bieżąca kontrola parametrów pracy agregatu oraz szybka reakcja w przypadku awarii lub zaniku napięcia. Przewody sterownicze odpowiadają za komunikację pomiędzy sterownikiem agregatu a układem SZR. W systemach monitoringu wykorzystuje się przewody wielożyłowe, przewody Modbus RS485 oraz skrętki komputerowe LAN i Ethernet.
Uziemienie agregatu prądotwórczego
Prawidłowe uziemienie agregatu jest jednym z najważniejszych elementów bezpieczeństwa całej instalacji. Uziemienie chroni użytkowników oraz urządzenia przed przepięciami i uszkodzeniami elektrycznymi. Może być wykonane jako uziemienie lokalne lub poprzez połączenie z istniejącym uziomem obiektu. Przekrój przewodu uziemiającego powinien być dobrany zgodnie z przekrojem przewodów fazowych i wymaganiami instalacji.
O czym pamiętać przy projektowaniu instalacji agregatu?
Przed doborem przewodów i wykonaniem instalacji należy dokładnie określić lokalizację agregatu oraz SZR, długości tras kablowych, sposób prowadzenia instalacji, typ układu SZR oraz wymagania dotyczące monitoringu. W przypadku instalacji ziemnych konieczne jest wykonanie projektu budowlanego oraz odbioru geodezyjnego kabli. Warto również pamiętać o odpowiednich końcówkach kablowych i prawidłowym wykonaniu połączeń.
Kompleksowe wsparcie AMP POWER
AMP POWER oferuje kompleksowe wsparcie w zakresie doboru agregatów prądotwórczych, układów SZR oraz przewodów dopasowanych do parametrów instalacji. Zapewniamy profesjonalne doradztwo, sprawdzone rozwiązania i niezawodne systemy zasilania awaryjnego dla przemysłu, firm oraz obiektów użyteczności publicznej. Jeśli szukasz bezpiecznego i wydajnego rozwiązania dla swojego obiektu, skontaktuj się z ekspertami AMP POWER.
