Podłączanie agregatu przewoźnego do budynku

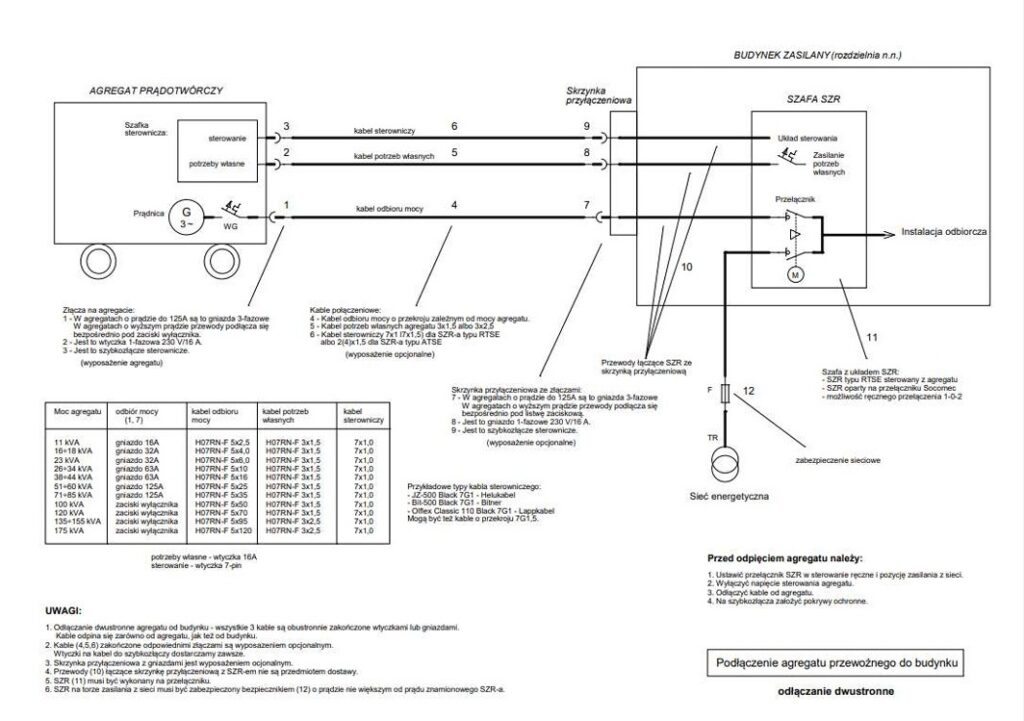

Agregat przewoźny stosowany jest tam, gdzie wymagane jest zasilanie rezerwowe budynku, a jednocześnie zachodzi potrzeba okresowego wykorzystania agregatu w terenie. Rozwiązanie to najczęściej spotykane jest w obiektach straży pożarnej oraz w gminach, gdzie agregat przez większość czasu zasila budynek, a w sytuacjach awaryjnych może zostać szybko odłączony i użyty poza obiektem. Poniżej opisane możliwości podłączenia agregatu przewoźnego do budynku.
Złącza na agregacie prądotwórczym
W celu szybkiego odłączenia agregatu od budynku należy rozłączyć trzy połączenia. Kable odbioru mocy w agregatach o prądzie znamionowym do 125 A podłączane są przez gniazdo 400 V / 125 A. W agregatach o większej mocy kable odpina się od wyłącznika głównego. Możliwe jest również zastosowanie złączy typu powerlock, które jednak podnoszą koszt instalacji. Kabel potrzeb własnych realizowany jest za pomocą wtyczki 230 V / 16 A, natomiast kabel sterowniczy podłączany jest przez 7-pinowe szybkozłącze sterownicze.
Skrzynka przyłączeniowa
Agregat może być odpinany jednostronnie, wyłącznie od strony agregatu, lub dwustronnie – również od strony budynku. W obu przypadkach zaleca się zastosowanie skrzynki przyłączeniowej montowanej na zewnętrznej ścianie budynku. Przy odpinaniu jednostronnym skrzynka wyposażona jest w zaciski, do których podłączone są wszystkie kable, a po odłączeniu agregatu może służyć do ich przechowywania. Przy odpinaniu dwustronnym skrzynka wyposażona jest dodatkowo w gniazda i szybkozłącza, a w przypadku dużych agregatów także w zaciski prądowe.
Kable przyłączeniowe
W zależności od sposobu odpinania kable przyłączeniowe zakończone są wtyczkami z jednej lub z obu stron. Najczęściej stosuje się kable o długości od kilku do kilkunastu metrów. Należy pamiętać, że odpinanie dwustronne zwiększa liczbę złącz, co wpływa na koszt całego rozwiązania.
Układ SZR
Prawidłowe działanie systemu wymaga zastosowania układu SZR wykonanego na przełączniku, na przykład firmy Socomec. Układ ten musi umożliwiać ręczne przełączenie zasilania odbiorów z agregatu na sieć energetyczną przed odpięciem kabli, co jest kluczowe dla bezpieczeństwa instalacji.
Zakres dostawy
W zakres dostawy może wchodzić wyposażenie agregatu w odpowiednie złącza, wykonanie skrzynki przyłączeniowej, dostarczenie kabli przyłączeniowych oraz wykonanie układu SZR. Dodatkowo wymagane jest wykonanie na obiekcie połączeń pomiędzy układem SZR a skrzynką przyłączeniową. Zakres dostawy każdorazowo ustalany jest indywidualnie z klientem.
Pomoc w doborze odpowiedniego rozwiązania
Każdy obiekt oraz sposób użytkowania agregatu prądotwórczego wymaga indywidualnego podejścia. Dlatego specjaliści AMP POWER pomogą w doborze optymalnego rozwiązania, uwzględniającego moc agregatu, sposób podłączenia, wariant odpinania, układ SZR oraz wymagania techniczne obiektu. Dzięki doświadczeniu i wiedzy technicznej możliwe jest zaprojektowanie bezpiecznego i funkcjonalnego systemu zasilania rezerwowego, dopasowanego do rzeczywistych potrzeb użytkownika.
